カメレオンペンダント

作成日: 2008/10/2　 最終更新日: 2008/10/2


◆はじめに

ここでは，Make 日本語版 vol.5(2008年9月, Oreilly刊行) pp 130-134に執筆した記事「カメレオンペンダント」で紹介した回路／基板図やソフトウェアをダウンロードすることができます．

本稿では，衣服の色に合わせて同じ色に染まるペンダント「カメレオンペンダント」を製作します（図1）． 近年，LEDを内蔵したストラップや小型のアクセサリは頻繁に見かけますが，その多くは一定のパターンでLEDを点灯させるだけであり，存在感はあるものの周囲から浮いた存在になりがちでした． そこで，ここではカラーセンサを用いて衣服などの色を検出し，マイコンを用いてフルカラーLEDを同じ色調に点灯させることで，まるでカメレオンのように衣服の色に染まって光るペンダントを実現します．

blue yellow
pink-dark blue-dark yellow-dark

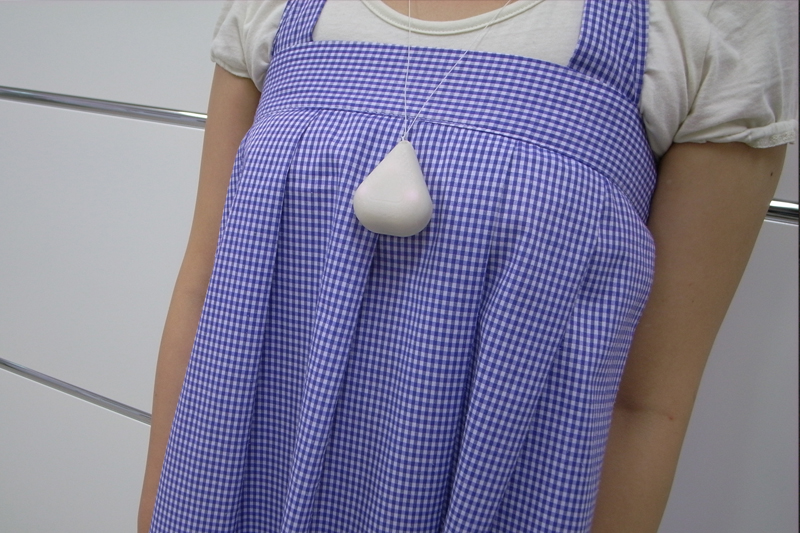

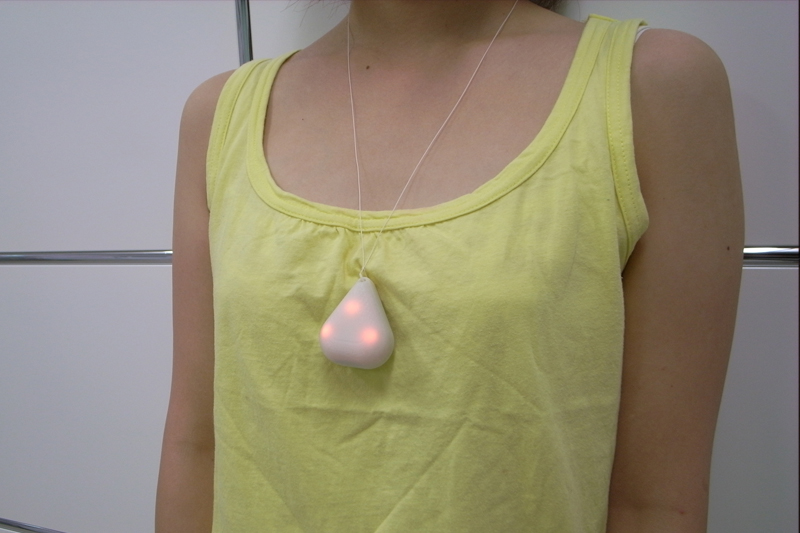

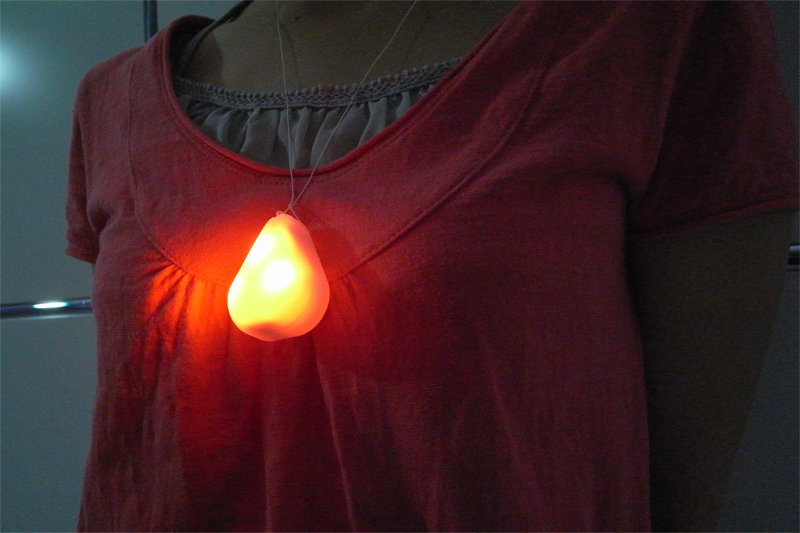

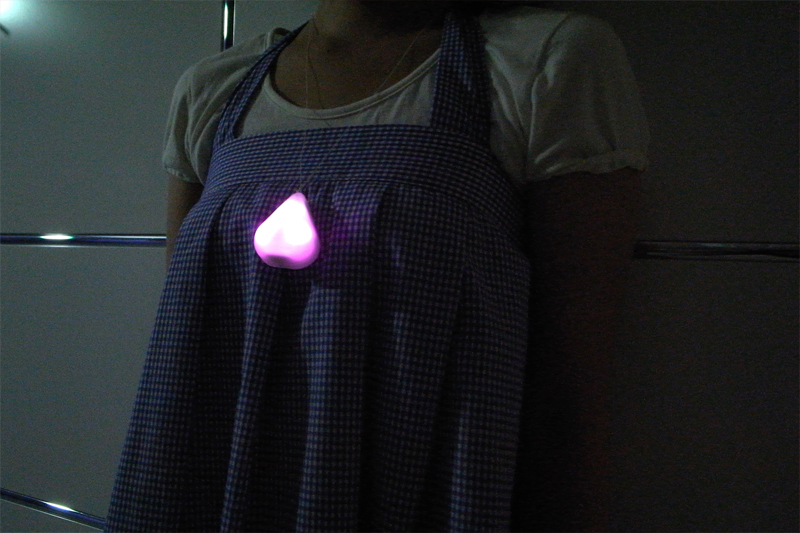

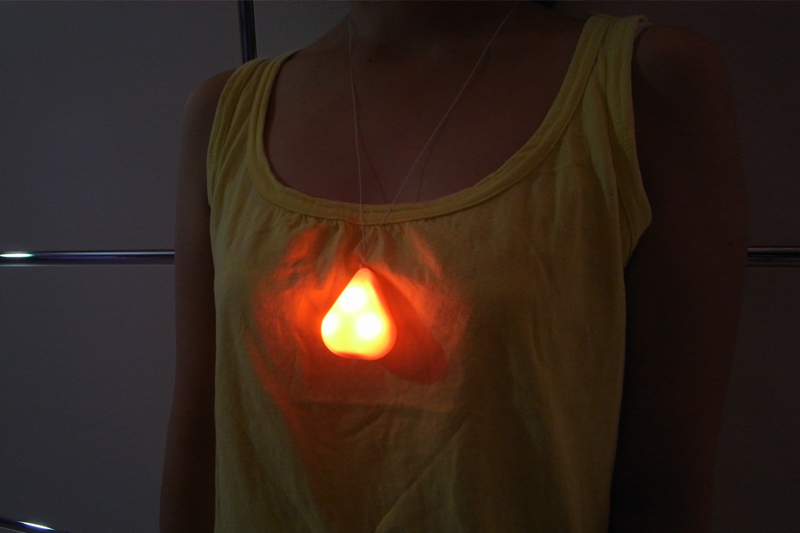

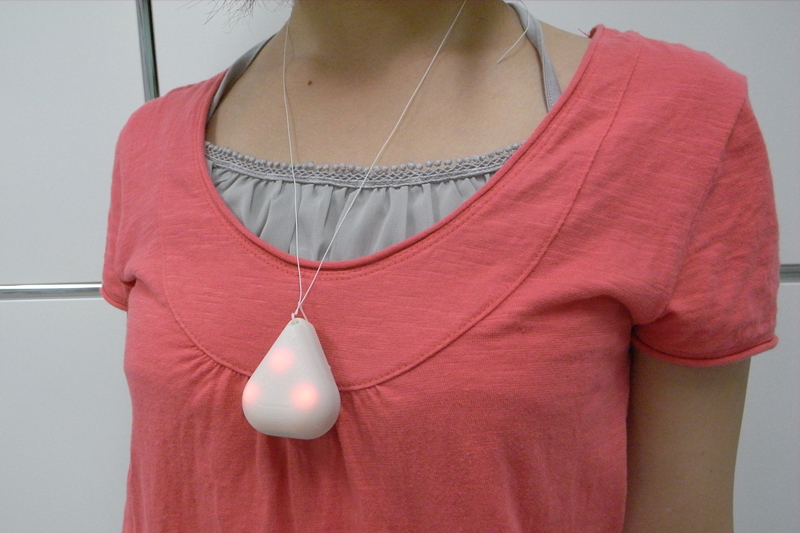

図1 カメレオンペンダントの利用例
-- --

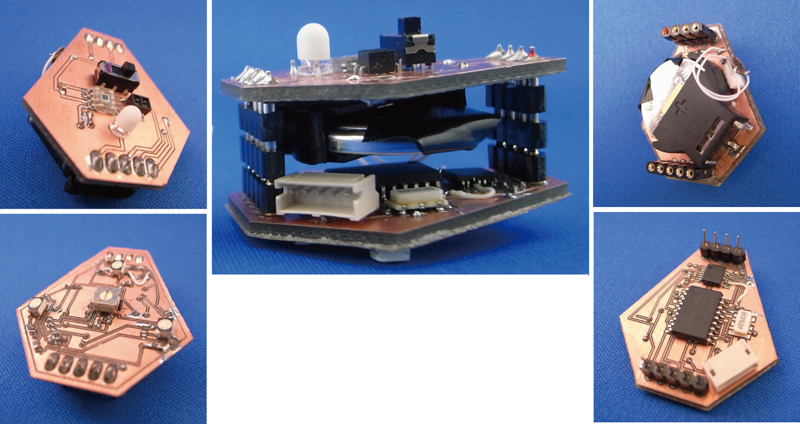

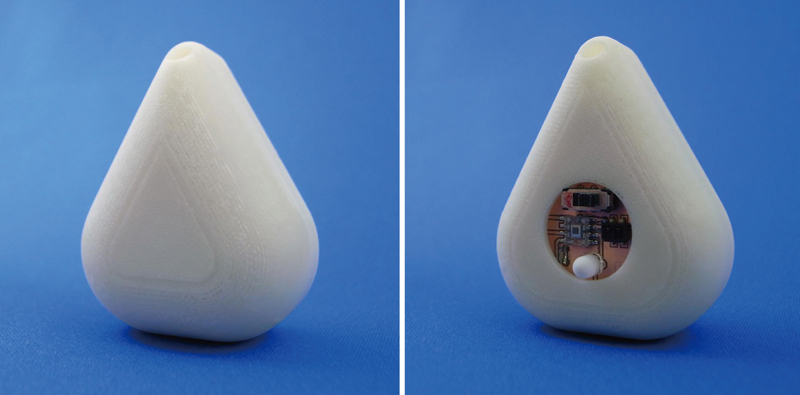

図2　プロトタイプの外観 図3 ケースに入れた様子



◆ダウンロード
  • ソースコード: ChameleonPendantSrc.zip
     PICマイコン（PIC18F1220）用のソースコードです． CCS Cコンパイラ ver3.226を用いて書かれています． カラーセンサ（TAOS TCS230）やフルカラーLEDドライバ（NJU6061)を制御しています．
  • 回路図: ChameleonPendantSch.zip
    カメレオンペンダントの回路図／基板配線図です．CadSoft Eagle ver5.2を用いて作成しています．
-- --

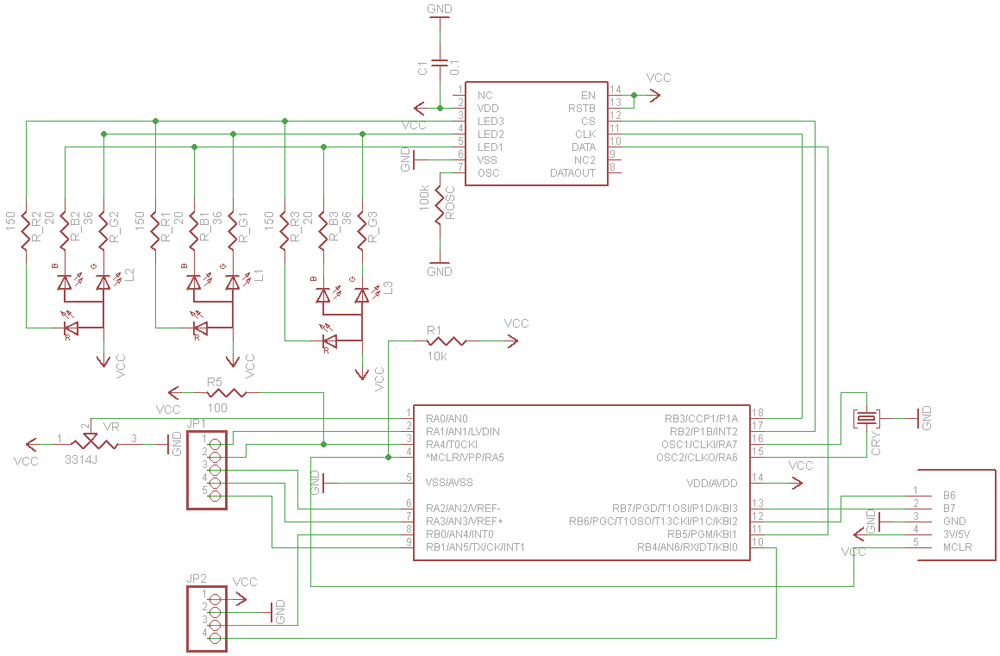

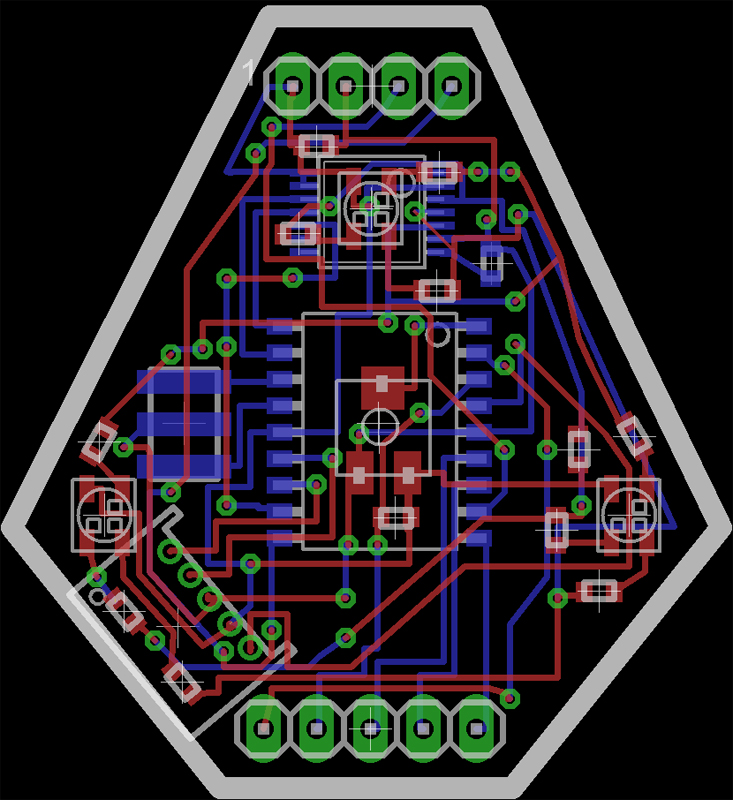

図4　メイン基板 回路図 図5 メイン基板 配線図
-- --

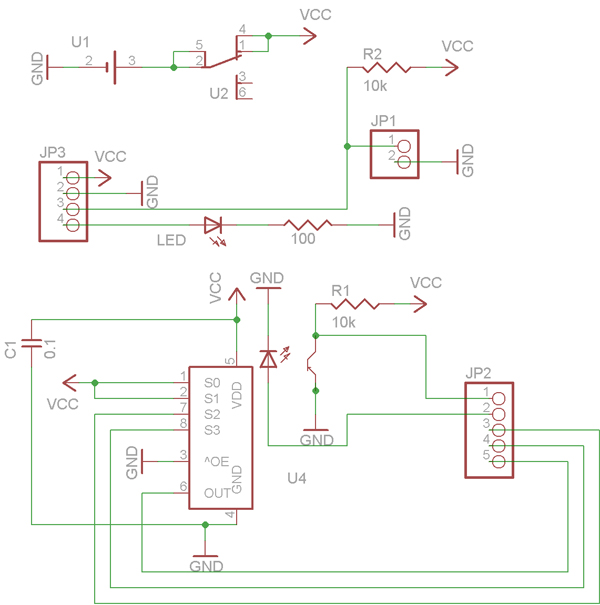

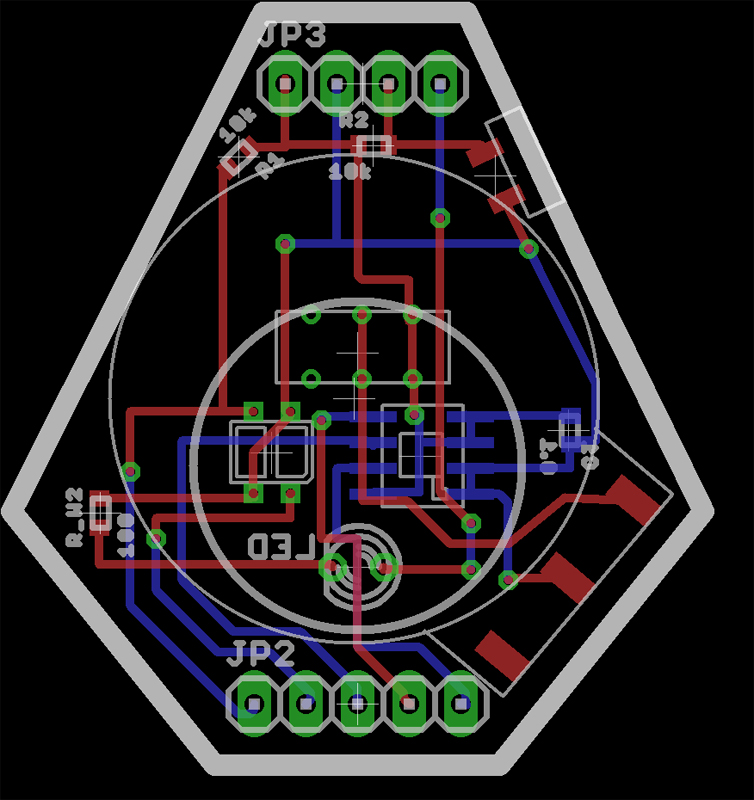

図6　サブ基板 回路図 図7 サブ基板 配線図



◆参考URL
  • TAOS TCS230
    カラーセンサTAOS TCS230の動作原理，データシートや参考資料などをダウンロードできます．
  • NJU6061
    フルカラーLEDドライバNJU6061のデータシートなどをダウンロードできます．

[デバイスふらり旅]

塚田浩二
